工控主板一般采用低功耗芯片組，以節約能源，提高對環境的適應性;今天我們跟諄勤智能來學習一下如何測試工控主板串口故障：

　　軟件操作方法：

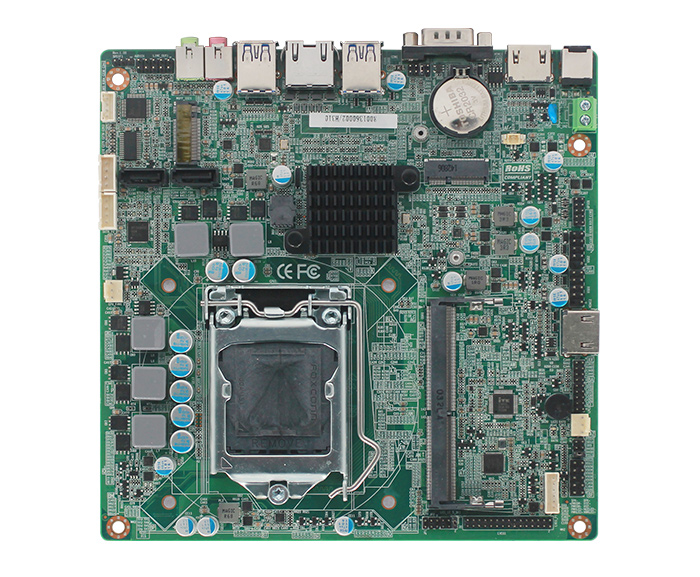

　　一、用跳線短接待測串口的2、3針&40;D型接口的寬側從右邊或頂部數2、3腳，在引腳底部有較小標識);PC104主板。

　　二、打開計算機，進入操作系統，單擊開始-所有程序-附件-通信-超級終端;設置超級終端。在彈出的“連接描述”窗口之中，輸入任意名稱并單擊“確定”。

　　三、 在彈出的“連接到”窗口中，選擇連接時使用的端口(即要測試的端口)，點“確定”。

　　四、在彈出的COM1屬性窗口之中，單擊還原為默認值-確定。

　　五、在鍵盤之上輸入任意字符，檢查超級終端是否能顯示輸入的字符。如果沒有回聲，則要測試的串行端口斷開。

　　工控主板測試說明：

　　默認情況之下，超級終端輸入的字符不會顯示在屏幕之上。這里顯示的應該是要測試的端口接收到的字符。如果拆下跳線，您會發現輸入字符將不再顯示。

　　因此，用這種方法，只要看到屏幕上有回顯字符，即說明嵌入式主板串口收發功能正常!如果沒有當然就說明串口有問題。
