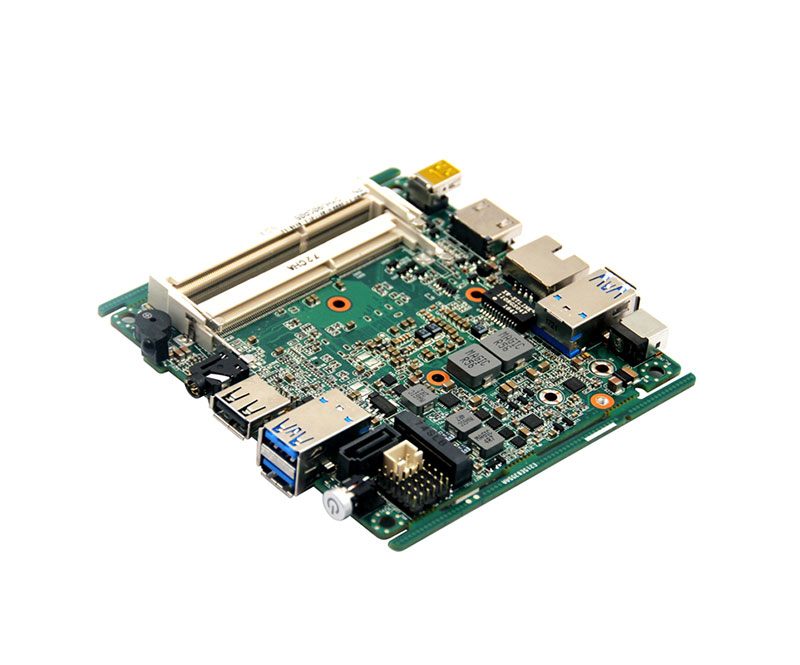

工業控制主板是工業計算機的關鍵部件，要考慮一塊工控主板，它必須從其主板的芯片組、設計方案和合理布局、材料質量等三個層次來做出決定。下面諄勤智能從IPC主板的設計方案和合理布局以及IPC主板材質的質量這兩個層面來談?wù)処PC主板的質量是如何體現的：

　　一、工控主板的設計方案與合理布局

　　在合理的布局層次上，工控主板的關鍵是要體現出各個組件的分布和布線的路線，在諄勤智能看來，一個好的工控主板是一件美觀大方的工藝品。將在交付時向IPC芯片組制造商提交芯片組設計指南(芯片組設計指南)。另外，通常會有一個根據規格的樣品，人們稱為工程項目板。

　　1. 一些工控主板廠家現在為了節約成本,降低價格,可以在銷售市場立于不敗之地,不僅將板式疊加層,應用程序的公共版本的設計方案,和備件材料的監管是相對工業PC主板,只考慮基于主板芯片組的功能集，這種成本控制是廠家對工控機主板設計方案合理布局的一種實踐作業能力的磨練。

　　2. IPC主板插座部件一般都是固定的，不能任意修改，如PICMG等擴展插槽和電腦鍵盤、電腦鼠標、USB等插座，也就是說它們必須相互配合在機箱上的孔間距，維護相關部件?？墒且恍┠菚r(shí)候會出示新的主機箱隔板來替換成掉主機箱所內置的隔板，來保持新插口合理布局。

　　3. 除了擴展插槽、cpu和芯片組外，其他部件都可以隨機分配部件。例如，ATX電源接口座應設計消除CPU風扇，使主機箱內熱管散熱的實際效果更強。

　　4. 工業PC主板合理布局合理化,一些設計考慮到工業PC主板不是很全面的,如果你買,必須注意一些要點,如工業PC主板的一部分周長的CPU插座電容器可能有損于電風扇的安裝。這種全是您購買那時候應當留意的事兒。

　　二、工控機主板走線設計方案

　　1. 在談到路由設計方案之前，諄勤智能先跟大家一下定義:北橋芯片與CPU和運行內存之間的距離相同是IPC主板設計方案的基本規定，也就是說“鐘表線同長”。據了解，北橋芯片作為中央處理器和操作存儲器之間的橋梁，其合理布局是非常重要的?，F(xiàn)在一些工業電腦主板廠家憑借產品研發的綜合實力選擇適當?shù)男D(zhuǎn)45度的設計方案在合理的分配北橋芯片，不僅減少了北橋與CPU、運行內存槽、AGP槽中間的布線長短，并且使鐘表線同長。

　　2. 工控機主板的布線設計方案是一所技術比較專業的大學，應該根據不同的布線特點進行不同的設計方案處理流程。IPC主板的“蛇線”選擇是非常講究的，有人認為蛇線越大說明設計水平越高，這種意見是不正確的。

　　選擇蛇路線有兩個原因:一是確保符合長,因?yàn)榫拖褚粋€(gè)CPU agp時鐘線,它不同于一般的家用電器,在這樣一個路由到一個100 MHZ第一高速數據信號的波動頻率路線的長度非常敏感,不一長的鐘表布路線會造成數據信號的不同歩從而導致系統軟件不穩定，那樣一些路線必須以彎折的方法布線，以調整長短。

　　選擇蛇線上面的這個好處,不是說在IPC主板路由設計方案的應用蛇線越多越好,因?yàn)樘嗵芗闹靼褰涌诼酚蓪?dǎo)致IPC主板合理布局的規模大小不均勻,會對IPC主板的質量產生一定的危害。好的路由應該是到IPC主板上各部分的路由相對密度差不大，并且要盡量聯合分布，否則很容易導致IPC主板不穩定。
